Короткий ответ: боковое подключение чаще выбирают при замене радиатора на существующем стояке, когда трубы уже выведены из стены. Нижнее удобно в новом ремонте: подводку можно заранее скрыть в полу или стене. Окончательный выбор зависит от типа системы, направления подачи, длины радиатора и доступной арматуры, а не только от внешнего вида.
Подключение — часть заводской конфигурации радиатора. Его согласуют до заказа и чистовой отделки. Поменять боковую модификацию на нижнюю уже на объекте обычно нельзя без изменения прибора или труб.
Чем боковое подключение отличается от нижнего

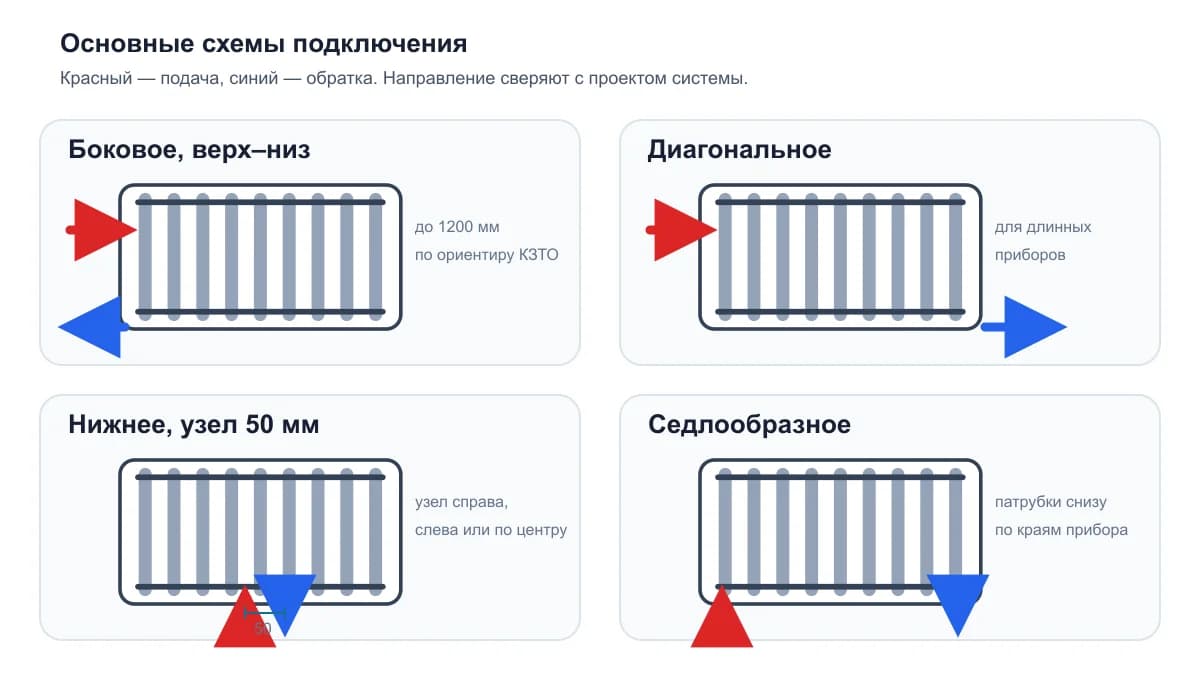

При боковом подключении подача и обратка подходят к боковым коллекторам. Трубы заметнее, зато такую схему проще состыковать с существующим стояком. КЗТО рекомендует одностороннюю схему верх–низ для радиаторов длиной до 1200 мм, а для более длинных приборов — диагональную: подача сверху с одной стороны, обратка снизу с другой.
При нижнем подключении оба патрубка находятся снизу. У многих моделей используется компактный узел с расстоянием 50 мм между осями. Он может находиться справа, слева или по центру. У горизонтальных приборов встречается и седлообразная схема с патрубками у противоположных краёв.
| Критерий | Боковое | Нижнее |
|---|---|---|
| Где чаще применяют | Замена батареи, открытая разводка, существующий стояк | Новый ремонт, коллекторная или скрытая разводка |
| Вид труб | Обычно остаются заметными | Можно скрыть в полу или стене |
| Что зафиксировать в заказе | Сторона подачи, резьба, верх–низ или диагональ | Сторона или центр узла, 50 мм или разнесённая схема, клапан |
| Однотрубная система | Чаще проще согласовать | Нужны рассчитанный байпас и совместимая арматура |
| Обслуживание | Соединения проще осмотреть | Нужен доступ к нижнему узлу и скрытым трубам |
Какие исполнения заказывают у КЗТО
| Серия | Боковое | Нижнее | Особенности |
|---|---|---|---|
| РС | G 1/2; по заявке G 3/4 | G 1/2 | Штатное нижнее исполнение со встроенным клапаном — для двухтрубных систем |
| РСК | G 1/2; по заявке G 3/4 | G 1/2 | Логика подключения аналогична РС; отличаются коллектор и глубина |
| Bataria | G 3/4 | G 1/2 | U/UT — узел 50 мм; S/ST — седлообразное; T — встроенный термоклапан |
Таблица помогает сформировать заказ, но не заменяет проверку артикула: сторона узла, наличие клапана и комплект арматуры должны совпасть со спецификацией.
Когда разумнее выбрать боковое подключение
Боковая схема практична, если новый прибор ставят вместо старого и желательно сохранить положение труб. Сначала измеряют расстояние между осями подводок, уточняют резьбу и направление подачи. Затем выбирают трубчатый радиатор КЗТО: РС, РСК или Bataria.
До 1200 мм ориентир производителя — схема верх–низ. Для большей длины предпочтительна диагональная схема: она снижает риск холодных последних секций.
Ещё один плюс боковой схемы — соединения остаются на виду, арматуру проще осмотреть и обслужить. Минус — трубы и вентили сложнее скрыть в интерьере. При замене старого прибора этот компромисс часто выгоднее, чем перенос исправного стояка ради одного аккуратного узла.
Когда лучше нижнее подключение
Нижнее подключение обычно выбирают на этапе проекта, когда трубы можно вывести точно в нужной точке. Это удобно в частном доме, квартире с горизонтальной двухтрубной разводкой или новом ремонте с подводкой из пола.
До заказа нужно знать:
- однотрубная система или двухтрубная;
- принудительная или естественная циркуляция;
- где находится подача — справа, слева или по центру;
- нужен ли встроенный термостатический клапан;
- какой узел предусмотрен паспортом выбранной модели.
Для однотрубного стояка нижний узел выбирают только вместе со схемой байпаса и совместимой арматурой. Подробности — в статье про однотрубную систему.
В двухтрубной системе с принудительной циркуляцией выбор нижних модификаций обычно шире. При естественной циркуляции компактный узел 50 мм может создать лишнее сопротивление, поэтому его не выбирают без расчёта. Также заранее предусматривают доступ к соединениям: скрытая подводка не должна превращать обслуживание клапана в разбор пола или стены.
Правда ли, что нижнее подключение уменьшает мощность на 10–15%
Единого процента для всех приборов нет. В европейских таблицах EN 442 мощность обычно приводят при температурном напоре ΔT50. В паспортах РС, РСК и Bataria КЗТО номинальный поток указан при средней температуре воды 90 °C, воздухе 20 °C, движении сверху вниз и расходе 360 кг/ч — это ΔT70. Сравнивать такие цифры без пересчёта нельзя.
КЗТО отдельно указывает около 5% снижения для боковой седлообразной схемы низ–низ. Для заводского нижнего исполнения внутреннее движение теплоносителя оптимизировано. Поэтому автоматически вычитать 10–15% из паспортной мощности неправильно. Алгоритм пересчёта приведён в материале про теплоотдачу радиаторов КЗТО.
Монтажная ошибка действительно может снизить отдачу. Перепутанные подача и обратка, неподходящий клапан, недостаточный расход или односторонняя схема слишком длинного радиатора приводят к тому, что часть прибора прогревается хуже. Поэтому сначала считают теплопотери комнаты, затем проверяют мощность при нужном температурном напоре и только после этого фиксируют подключение.
Что выбрать для квартиры с центральным отоплением
В старом доме с вертикальным однотрубным стояком боковая схема обычно проще для замены по существующим трубам. В новостройке с квартирной двухтрубной разводкой нижнее подключение чаще даёт более аккуратный результат. В обоих случаях до заказа уточняют давление, температуру, направление подачи и требования УК.
Если радиатор длиннее 1200 мм, способ разводки не отменяет требования к равномерному прогреву: для бокового исполнения рассматривают диагональную схему, а для нижнего используют предусмотренную заводом внутреннюю конфигурацию.
Что проверить перед заказом
- сделать общий снимок стены и крупные фото подводок;
- измерить расстояние между осями труб и доступную ширину, высоту и глубину;
- схему и температурный график системы;
- направление подачи и положение труб;
- длину, высоту, глубину и мощность радиатора;
- резьбу, клапан, узел подключения и доступ к обслуживанию;
- требования управляющей компании при центральном отоплении.
После замеров выбирают модель, число рядов или колонок и секций. Затем в заказе фиксируют не просто «нижнее» или «боковое» подключение, а сторону подачи, резьбу, наличие термоклапана и монтажное исполнение. Эту спецификацию сверяют с монтажником до оплаты, чтобы трубы и прибор не проектировались независимо друг от друга.
Для квартиры дополнительно используйте чек-лист статьи о радиаторах КЗТО в центральном отоплении. Если прибор заменяет старую батарею, сначала снимите размеры по инструкции по замене.
Частые ошибки при выборе подключения
- выбирать нижнее подключение после того, как трубы уже выведены;
- заказывать правосторонний узел, когда подача подходит слева;
- считать, что любой термостат подходит для однотрубной системы;
- подбирать прибор только по площади без учёта температурного режима;
- согласовать внешний вид с дизайнером, но не показать схему монтажнику;
- не оставить доступ к нижнему узлу после чистовой отделки.
Полный список монтажных рисков собран в статье об ошибках при установке радиаторов.
Что выбрать в итоге
Выбирайте боковое подключение, если нужно привязаться к существующему стояку, сохранить доступ к соединениям или использовать привычную для старого фонда схему. Нижнее подходит, когда ремонт проектируется заранее, трубы можно скрыть, а тип системы и арматура известны до заказа.
Лучший вариант одновременно соответствует паспорту радиатора, гидравлике системы и реальному положению труб. Название схемы само по себе не гарантирует ни мощность, ни удобный монтаж.
Частые вопросы
Можно ли развернуть радиатор с нижним подключением?
Не всегда. Сторона подачи может быть задана внутренней конструкцией и встроенным клапаном. Возможность разворота проверяют по паспорту и обозначению заказа.
Нижнее подключение всегда уменьшает теплоотдачу?
Нет. Сравнивать нужно паспортные мощности конкретных модификаций при одинаковом температурном напоре. Ошибка монтажа любого типа может ухудшить прогрев.
Когда необходимо диагональное подключение?
КЗТО рекомендует диагональную схему для радиаторов длиннее 1200 мм. Для нестандартной модели используют её паспортную монтажную схему.
Можно ли подключить нижний узел к однотрубной системе?
Можно только при специально предусмотренной схеме с подходящим байпасом и арматурой. Конфигурацию проверяют по проекту системы и паспорту прибора.
