Короткий ответ: установить радиатор КЗТО в однотрубную систему можно, если узел сохраняет циркуляцию при регулировке или отключении прибора. В квартире это обычно вертикальный общий стояк с байпасом, а в частном доме — горизонтальное кольцо, или «ленинградка». Принцип один, но диаметры и регулирование у этих систем рассчитываются по-разному.

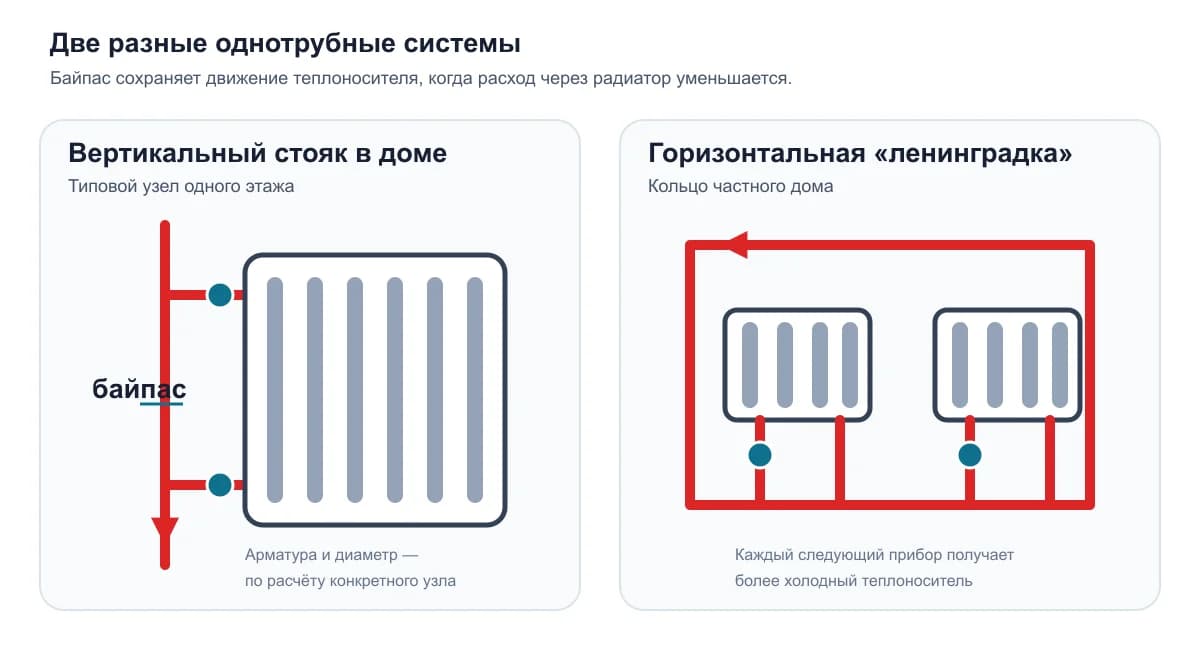

Как работает однотрубная система
В вертикальном стояке многоквартирного дома часть теплоносителя проходит через прибор, а часть — через замыкающий участок. Изменение одного радиаторного узла способно повлиять на квартиры выше или ниже. Поэтому совместимость нельзя определять только по рабочему давлению корпуса.
В горизонтальной «ленинградке» частного дома магистраль образует кольцо от котла и обратно, а каждый радиатор подключается двумя ответвлениями. По мере движения вода остывает: для последних приборов нужны расчёт расхода, диаметра кольца и мощности, а не копирование первого узла.
Именно поэтому вопрос «подойдёт ли радиатор» нельзя свести к рабочему давлению корпуса. Одновременно проверяют гидравлику узла, арматуру, байпас, способ регулирования и фактическую теплоотдачу каждого прибора.
Зачем нужен байпас
Байпас соединяет подающую и обратную части стояка рядом с радиатором. Он сохраняет путь для теплоносителя, когда термостат уменьшает поток через прибор или радиатор отключают для обслуживания. Запорный кран на байпасе общего стояка не ставят: его закрытие перекроет расчётный путь теплоносителя.
Практический ориентир по диаметру
Для клапана повышенной пропускной способности Ridan приводит схему, где замыкающий участок на один типоразмер меньше подводок обеспечивает расчётную долю расхода через радиатор не менее 25–30% расхода стояка. Например, при подводках DN20 ориентир даёт байпас DN15. Это пример для конкретной схемы, а не универсальная норма для любого дома.
В существующем стояке безопасная отправная точка — сохранить проектную геометрию. На распределение потока влияют диаметры, смещение байпаса, расстояние до радиатора, сопротивление клапанов, направление подачи и расчётный расход. Менять эти параметры без гидравлической проверки нельзя.
На распределение потока влияют:
- диаметр и состояние стояка;
- расстояние от байпаса до радиатора;
- смещение обходного участка относительно оси стояка;
- сопротивление радиатора и клапанов;
- направление подачи, количество этажей и расчётный расход.
Смещённый байпас располагают ближе к радиатору, чтобы увеличить затекание в прибор, но само смещение и диаметры должны соответствовать проекту узла. Схему из чужой квартиры нельзя переносить без проверки.
Какое подключение выбрать
| Вариант | Когда рассматривают | Главная проверка |
|---|---|---|
| Боковое верх–низ | Типовой вертикальный стояк, замена старого прибора | Направление подачи, межосевое расстояние и резьба |
| Диагональное | Длинный радиатор или риск неравномерного прогрева | Допустимость схемы по паспорту и расположение труб |
| Нижнее 50 мм | Есть специальная однотрубная арматура | Регулируемый байпас и совместимость встроенного клапана |
| Разнесённое нижнее | Отдельные горизонтальные модели | Положение байпаса и расчёт затекания в прибор |
Подробное сравнение заводских модификаций есть в материале «Нижнее или боковое подключение радиатора».
Можно ли установить термостат
Можно, если клапан предназначен для однотрубной системы и не создаёт недопустимого сопротивления. Термостатическая головка только управляет клапаном — неверную гидравлику она не исправляет. Частая ошибка — подключить к однотрубному стояку встроенный клапан, рассчитанный на двухтрубную систему.
Термоголовку не закрывают плотным экраном или тяжёлой шторой. В локальной тёплой зоне клапан прикроет поток раньше, чем прогреется комната. Если доступ неудобен, применяют выносной датчик температуры.
СП 60.13330.2020, пункт 6.4.11, требует применять регулирующую арматуру с минимальным гидравлическим сопротивлением; за экраном или при неудобном доступе используют термоголовку с выносным датчиком. Пункт 6.2.12 предусматривает регуляторы расхода на однотрубных стояках и горизонтальных ветвях для гидравлической устойчивости.
Когда требуется согласование
Статьи 25–26 ЖК РФ регулируют переустройство инженерных сетей и оборудования, когда работы требуют изменения технического паспорта помещения. Если меняются положение прибора, стояк, байпас или параметры узла, сначала передают схему в управляющую организацию и уточняют необходимость проекта. Монтаж и испытания выполняют по инструкции производителя и СП 73.13330.2016.
Простая замена прибора без изменения проекта и перенос радиатора — не одно и то же. Конкретный порядок зависит от состава работ и требований дома. Если меняются положение радиатора, схема стояка, байпас или параметры прибора, практичная последовательность — сначала показать схему УК, определить необходимость проекта и только затем заказывать оборудование.
Какие радиаторы КЗТО рассматривать
Начать можно с каталога трубчатых радиаторов КЗТО. Серии РС и РСК дают широкий выбор высот, рядности и секций. Bataria подходит, когда важны классическая трубчатая форма и варианты конфигурации. Затем отдельно проверяют давление, температуру, арматуру, схему подключения, мощность при фактическом ΔT, межосевое расстояние и резьбу.
Общая проверка параметров разобрана в статье о радиаторах КЗТО для центрального отопления.
- Рабочее и испытательное давление корпуса.
- Ограничения арматуры и встроенного клапана.
- Допустимую температуру теплоносителя.
- Схему подключения по паспорту.
- Мощность при фактическом температурном напоре.
- Межосевое расстояние и резьбу существующих труб.
Решения, которые нарушают работу узла
| Решение | Что происходит | Альтернатива |
|---|---|---|
| Убрать байпас | Регулировка радиатора меняет расход всего стояка | Сохранить предусмотренный проектом обходной путь |
| Поставить кран на байпас | Можно случайно перекрыть общую циркуляцию | Запорную арматуру ставить на подводках к прибору |
| Взять обычный двухтрубный клапан | Высокое сопротивление уменьшает затекание в радиатор | Выбрать клапан повышенной пропускной способности для однотрубной системы |
| Скопировать диаметр из чужой схемы | Меняется соотношение потоков через радиатор и байпас | Сохранить проектные диаметры или рассчитать узел |
Больше типовых рисков — в статье об ошибках при установке радиаторов.
Почему радиатор может греться неравномерно
Если верх горячий, а низ заметно холоднее, причина не обязательно в приборе. Возможны недостаточный расход, загрязнение, воздух, перепутанное направление потока или слишком большое сопротивление клапана. Если горячими остаются только первые секции длинного радиатора, проверяют схему подключения и баланс.
До переделки зафиксируйте:
- температуру подающей и обратной трубы;
- какие участки радиатора остаются холодными;
- меняется ли прогрев при полном открытии клапана;
- есть ли шум и как работают соседние приборы стояка.
Стравливание воздуха помогает только при воздушной пробке. Оно не исправит зауженный байпас, неподходящую арматуру или неверное направление подачи.
Что проверить до покупки
- узнать в УК тип системы, давление и температурный график;
- сфотографировать стояк, байпас и оба подключения крупно и общим планом;
- уточнить направление подачи — по положению труб его не всегда можно определить визуально;
- измерить межосевое расстояние, резьбу и доступные габариты;
- рассчитать мощность комнаты;
- выбрать модель и подключение только после проверки паспорта;
- согласовать клапаны, термостат, байпас и порядок отключения стояка;
- после монтажа испытать соединения и проверить равномерность прогрева.
Итоговая последовательность
В однотрубной системе радиатор выбирают вместе с узлом подключения. Сначала получают параметры дома, определяют направление подачи и рассчитывают мощность. Затем выбирают модель по паспорту и согласуют байпас, клапан и термостат. Если начать с цвета и размера, а гидравлику оставить «на монтаж», даже подходящий радиатор может работать плохо.
Частые вопросы
Обязателен ли байпас в однотрубной системе?
В типовом вертикальном стояке обходной путь нужен, чтобы регулировка или отключение радиатора не останавливали циркуляцию. Конструкцию и размеры определяют по проекту системы.
Можно ли поставить кран на байпас?
Самовольно — нет. Закрытый кран может нарушить работу общего стояка. Любые изменения такого узла согласуют с управляющей организацией.
Подходит ли встроенный термоклапан для однотрубной системы?
Не автоматически. Многие встроенные клапаны рассчитаны на двухтрубную систему. Нужно проверить маркировку, пропускную способность и паспорт арматуры.
Почему после замены батареи стало холоднее?
Причиной могут быть недостаточная мощность при реальном температурном режиме, неверное направление подачи, воздух, неподходящий клапан или нарушение распределения потока между радиатором и байпасом.
