Радиатор, готовый к отгрузке с завода, ещё не означает полный комплект для подключения к вашим трубам. Крепления и кран Маевского могут уже входить в поставку, а термоголовку, запорную арматуру и присоединительные фитинги нужно согласовать отдельно. При этом покупать всё «на всякий случай» тоже не стоит: часть деталей окажется лишней, а нужный переходник может не подойти.
Ниже разберём комплектацию КЗТО Bataria, РС и Гармонии А20, различия между клапаном и термоголовкой, а также данные, по которым собирают заказ. Состав заводской поставки сверён с документацией КЗТО 10 сентября 2026 года. Для конкретного радиатора окончательный ориентир — паспорт его исполнения и согласованная спецификация.
Что входит в заводской комплект радиатора КЗТО
Одинаковое название серии не гарантирует одинаковый набор принадлежностей. Значение имеют настенное или напольное исполнение, схема подключения и наличие встроенного термоклапана. В таблице указаны основные монтажные принадлежности; паспорт и упаковка также относятся к поставке.
| Модель и исполнение | Что входит по документации | Что уточнить отдельно |
|---|---|---|
| Bataria: боковое, нижнее U или S | Дизайн-комплект с пробками и краном Маевского, настенные кронштейны либо ножки для напольного исполнения | Внешнюю регулирующую и запорную арматуру, фитинги к трубам. В исполнениях U и S встроенного термоклапана нет |
| Bataria: нижнее UT или ST | Комплект соответствующего исполнения, дополнительно — встроенный термоклапан | Совместимую термоголовку, внешнюю арматуру подключения и фитинги |
| РС: боковое или нижнее без термоклапана | Пробка и кран Маевского, кронштейны для настенного исполнения или ножки для напольного | Арматуру под выбранную схему и тип системы, соединения с трубами |
| РС: нижнее со встроенным термоклапаном | Крепления соответствующего исполнения, пробки, кран Маевского и встроенный термоклапан | Термоголовку, запорный узел и присоединительные детали |
| Гармония А20 | Настенные кронштейны и дизайн-комплект; у нижнего исполнения с термоклапаном — также встроенный клапан | Термостатический элемент и запорно-присоединительный клапан заказываются дополнительно; нужны соединения с трубами |
Источники комплектации: заводская страница Bataria и паспорт Bataria, актуальные паспорта РС и Гармонии А20 из раздела документации производителя. Для другой серии КЗТО эту таблицу нельзя применять автоматически.
Практический вывод: сначала выпишите включённые позиции из паспорта и предложения продавца. Например, повторно добавлять стандартные кронштейны к РС только потому, что «крепления всегда покупают отдельно», не нужно. Дополнительная строка оправданна, если согласован другой тип крепления или отдельная поставка.
Термоклапан, термоголовка и нижний узел — разные детали
Фраза «радиатор с термостатом» недостаточна для заказа. Попросите назвать каждую позицию и её артикул: встроенный клапан внутри прибора, головка снаружи и узел в месте присоединения труб выполняют разные задачи.
| Деталь | Для чего нужна | Что проверить |
|---|---|---|
| Термостатический клапан | Изменяет расход теплоносителя через радиатор по воздействию термоголовки. Бывает встроенным или внешним | Исполнение клапана, применимость к однотрубной или двухтрубной системе, пропускную способность |
| Термоголовка | Реагирует на температуру и воздействует на клапан | Совместимость с конкретным клапаном и место для корректного измерения температуры |
| Нижний узел подключения | Соединяет прибор с подводками; функции отключения или регулирования зависят от модели узла | Межосевое расстояние, направление выхода труб, подачу и обратку, тип системы |
| Запорная и обратная арматура | Позволяет отключать прибор; регулировочная функция есть только у соответствующего исполнения | Согласованную схему и доступ для обслуживания |
| Кран Маевского и пробки | Удаление воздуха и закрытие неиспользуемых отверстий | Резьбу, комплектность и доступ после установки |
Почему термоголовку нельзя выбрать только по внешнему виду

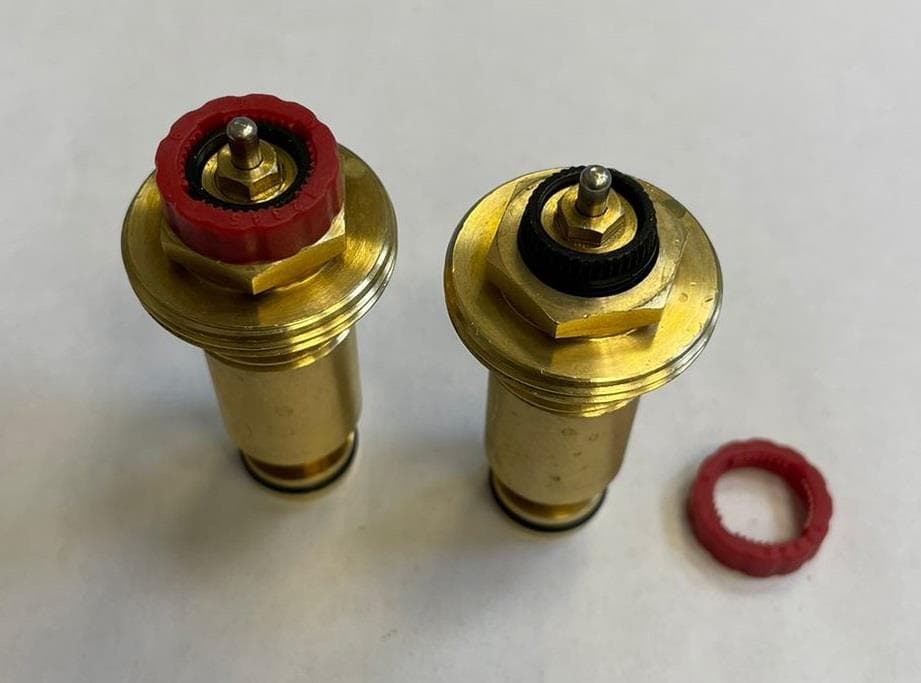

Резьба для присоединения радиатора к трубам и крепление термоголовки — разные соединения. Например, для вставки Ridan TR-N в опубликованной КЗТО инструкции указано крепление головки M30 × 1,5. Это характеристика именно этой вставки, а не обещание совместимости любой головки с любым радиатором КЗТО. В заказе должны совпасть конкретные модели клапана и головки.
Цифры на кольце предварительной настройки клапана задают его гидравлическую настройку, а не температуру комнаты. Значение выбирают по расчёту системы. Инструкция TR-N также описывает подготовку вставки к установке головки; монтажник должен учитывать её требования, а не ориентироваться только на совпадение резьбы. Самостоятельно разбирать работающий прибор для определения вставки не требуется: запросите маркировку по заказу.
Что подготовить для бокового подключения
Для боковой схемы обычно согласуют арматуру на подаче и обратке, присоединительные детали к радиатору и фитинги к трубам. Если нужно автоматическое регулирование температуры, выбирают подходящий внешний термоклапан и совместимую головку. Готовый декоративный набор подходит только после проверки этих параметров.
- Резьба прибора. В актуальном паспорте РС указана внутренняя G 1/2; для бокового исполнения по заявке возможна G 3/4. У Bataria заводская страница указывает G 3/4. Проверяйте заказанное исполнение, а не только название серии.
- Направление подводок. Угловая или прямая арматура должна совпадать с фактическим выходом труб. Сравните монтажный чертёж и место для ручки или головки, особенно в узкой нише.
- Трубы. Для подбора фитинга нужны материал, размер и тип соединения. Фотография помогает понять расположение, но сама по себе не подтверждает размер трубы.
- Габариты в сборе. Клапан, разъёмное соединение и головка занимают место за пределами корпуса. Оставьте доступ к соединениям и воздухоотводчику.
Способ уплотнения соединений выбирают по документации арматуры: набор «переходник плюс универсальный уплотнитель» не заменяет проверку посадочных поверхностей. Подробное сравнение схем — в статье «Нижнее или боковое подключение радиатора».
Что нужно для нижнего подключения и всегда ли это 50 мм
Слово «нижнее» не описывает всю конструкцию. У Bataria есть универсальное нижнее подключение U с межосевым расстоянием 50 мм и его вариант UT со встроенным клапаном. Исполнения S и ST имеют нижнее разнесённое подключение; буква T обозначает наличие термоклапана. Для них нельзя автоматически заказывать тот же сдвоенный узел, что для пары патрубков с расстоянием 50 мм.
Порядок выбора такой: определить точное заводское исполнение, открыть его чертёж, отметить подачу и обратку, затем подобрать внешнюю арматуру. Для выхода труб из пола часто используют прямое исполнение узла, из стены — угловое, но окончательное соответствие проверяют по чертежам обеих деталей. Нужно учитывать и расстояние от стены до осей патрубков.
Если встроенный клапан уже есть, ещё один термостатический клапан не добавляют автоматически. Если его нет, одной головки для регулирования недостаточно — нужна согласованная схема с подходящей регулирующей арматурой. Варианты Bataria подробнее разобраны в отдельном материале о подключении.
Кронштейны: что проверить, даже если они входят в комплект
Наличие кронштейнов в коробке решает вопрос принадлежности крепления к радиатору, но не определяет способ закрепления в вашей стене. Крепёж к бетону, полнотелому кирпичу, пустотелому блоку или конструкции с гипсокартоном подбирают с учётом основания и нагрузки. В спецификации различайте кронштейн для прибора и крепёж кронштейна к стене.
На фотографиях — примеры разной формы креплений из каталога. Выбирать их по похожему внешнему виду нельзя. Тип, количество и расположение опор проверяют по модели, длине и массе заполненного водой прибора. Для напольной установки заказывают соответствующее исполнение и проверяют основание пола; настенный прибор не превращается в напольный простой заменой случайных кронштейнов на ножки.
Совместимость комплекта с системой отопления
Все детали должны подходить к одной системе. В частности, инструкция Ridan TR-N относит эту вставку к двухтрубным системам с насосной циркуляцией. Из наличия нижнего подключения нельзя сделать вывод, что весь комплект подходит для однотрубного стояка. Для такого стояка отдельно проверяют сопротивление арматуры, расход и устройство байпаса — см. радиатор КЗТО в однотрубной системе.
Проверяйте допустимое давление всего узла. Например, паспорта РС и Гармонии А20 указывают рабочее давление до 1,5 МПа, а для приборов с терморегулирующей арматурой — до 1 МПа. Значение для корпуса нельзя переносить на комплект с клапанами. Требования к температуре, теплоносителю и давлению уточняют для каждого выбранного изделия и сопоставляют с данными системы.
Термоголовке также нужно подходящее место. Плотная штора, экран или глубокая ниша могут отделить её от воздуха комнаты. Если такое размещение неизбежно, при подборе рассматривают совместимое решение с выносным датчиком. Проверка мощности радиатора остаётся отдельной задачей: правильно подобранные клапаны не компенсируют недостаток теплоотдачи при вашем температурном режиме.
Два примера спецификации для согласования
Это шаблоны состава заказа, а не готовые наборы с универсальными артикулами. Их заполняют после проверки размеров, схемы и параметров отопления.
Пример 1. Bataria UT, двухтрубная система, трубы из пола
- Радиатор Bataria с подтверждёнными размером, мощностью, покрытием, стороной подключения и исполнением UT.
- Встроенный термоклапан, дизайн-комплект и крепления — отметить как входящие в поставку соответствующего исполнения.
- Термоголовка — отдельная позиция с подтверждённой совместимостью с установленным клапаном.
- Узел подключения для пары патрубков 50 мм — исполнение, резьбы, подача и обратка по чертежу. Возможность отключения прибора подтвердить по модели узла.
- Фитинги к конкретным трубам и крепёж к основанию — количество и размеры по монтажной схеме.
До заказа монтажник подтверждает расстояния между трубами и от стены, а также положение чистового пола. Так узел не придётся размещать с перекосом после укладки покрытия. Если трубы ещё не выведены, сначала согласуют чертёж радиатора и арматуры.
Пример 2. РС с боковым подключением вместо старой батареи
- Радиатор РС: число рядов и секций, межосевое расстояние, полные габариты и заказанная резьба. Размер нельзя выбирать только по количеству секций старой батареи.
- Штатные крепления, пробка и кран Маевского — сверить с паспортом и включёнными позициями предложения.
- Арматура на подаче и обратке — выбрать после определения типа системы. Для автоматического регулирования указать модель подходящего термоклапана и головки.
- Соединения с существующими трубами — подобрать по замерам; пригодность старых деталей должен оценить монтажник.
- Крепёж к стене, работы по подводкам и доступ к стояку — учесть в смете, а схему байпаса согласовать, если система однотрубная.
Список замеров и сравнение размеров приведены в статье «Как заменить старую батарею на радиатор КЗТО». Для начала выбора откройте конфигуратор РС; он не заменяет проверку всего монтажного комплекта.
Как сравнить стоимость двух предложений
Сравнивайте итог за одинаковый состав: радиатор в выбранном исполнении, дополнительные комплектующие, доставка и монтажные работы. Внутри предложения полезно разделить позиции на «включено в радиатор», «добавляется отдельно» и «работы». Это помогает увидеть как недостающую арматуру, так и повторно посчитанные принадлежности.
Для каждой отдельной детали запросите название, артикул, количество, цвет и цену. Запись «комплект подключения — 1 шт.» слишком неопределённа: в одном предложении это только нижний узел, в другом — узел, головка и пара фитингов. Уточните, какие мелкие монтажные материалы включены в стоимость работ и кто их приобретает.
Чек-лист перед заказом и при получении
Что отправить для подбора
- Модель, размеры или расчётную мощность радиатора, цвет и способ установки.
- Тип отопления, рабочие параметры и известные требования к арматуре.
- Фото труб общим планом и крупно, направление подачи и обратки.
- Размеры и материал труб, расстояния между осями и до чистовых поверхностей.
- Материал стены или пола, ограничения по шторам, мебели и доступу к головке.
- Нужна ли автоматическая регулировка, какие детали уже куплены и их маркировку.
Если часть параметров неизвестна, так и укажите. Фото и замеры помогут сформировать вопросы монтажнику; недостающие сведения лучше выяснить до оплаты комплекта.
Что проверить при приёмке
- Сопоставьте маркировку радиатора со спецификацией: серию, размер, покрытие и подключение.
- Осмотрите упаковку и доступные поверхности; повреждения зафиксируйте до монтажа.
- Пересчитайте крепления, пробки, воздухоотводчик и отдельно заказанную арматуру по документам поставки.
- Сверьте артикулы головки, клапана, узла и фитингов. Похожий цвет и размер не подтверждают взаимозаменяемость.
- Передайте монтажнику паспорт, схемы и инструкции арматуры. Сохраните маркировку и документы для дальнейшего обслуживания.
Обнаружить недостающий фитинг полезнее до согласованного отключения отопления. Перед монтажом пройдите также список типичных ошибок установки радиаторов.
Частые вопросы о комплектации
Нужно ли покупать кран Маевского отдельно?
В рассмотренных паспортах он входит в дизайн-комплект. Сначала проверьте состав вашего исполнения и фактическую поставку. Другой воздухоотводчик нужен только при обоснованном выборе совместимой детали.
Если встроенный термоклапан есть, термоголовка тоже в коробке?
Это отдельные позиции. У Гармонии А20 паспорт прямо относит термостатический элемент к дополнительному заказу. Для Bataria и РС наличие головки подтверждают по спецификации, а не по слову «термоклапан».
Можно ли поставить старую термоголовку на новый радиатор?
Только после подтверждения её совместимости с конкретным клапаном и исправности. Передайте маркировку обеих деталей; совпадения диаметра соединения недостаточно для уверенного выбора.
Любой нижний узел 50 мм подходит к Bataria?
Нет. Кроме межосевого расстояния проверяют исполнение радиатора, соединения, направление потоков и применимость узла к системе. У Bataria есть и нижнее разнесённое подключение.
Можно ли заказать только радиатор, а арматуру подобрать потом?
Можно, если схема, присоединения и место для арматуры уже согласованы. Иначе выбор позже может потребовать переделки подводок или замены купленных деталей. Даже при раздельной покупке заранее составьте общий список.
Документация производителя
- Раздел документации КЗТО — источник актуальных паспортов и инструкций.
- Bataria на сайте завода и паспорт с обозначениями U, UT, S, ST.
- Паспорта РС и Гармонии А20, загруженные из раздела производителя в сентябре 2026 года.
- Заводская публикация инструкции Ridan TR-N; копия на нашем сайте.
