Как заменить старую батарею на радиатор КЗТО: размеры, межосевое расстояние и подключение

Короткий ответ: для замены старой батареи нужны не только её высота и число секций. Зафиксируйте межосевое расстояние труб, доступную нишу, глубину, резьбу, направление подачи, тип системы и требуемую мощность. После этого можно понять, сохранится ли существующая подводка и какая конфигурация КЗТО встанет без переделки.

Например, при монтажном размере 500 мм высота КЗТО РС составляет 540 мм, РСК — 542 мм, а Bataria — 576 мм. Поэтому заказывать прибор «высотой 500 мм» только по замеру старой батареи рискованно.

Что такое межосевое расстояние

Межосевое, или межцентровое, расстояние — это расстояние от центра входного отверстия до центра выходного по вертикали при боковом подключении. Именно оно показывает, насколько новый радиатор совпадёт с существующими трубами.

Не путайте три размера:

• монтажный размер между осями подключений;
• полную высоту корпуса;
• расстояние от пола до центра нижней трубы.

Все три значения нужны монтажнику. Если измерить только общую высоту старой батареи, выводы нового прибора могут оказаться выше или ниже труб.

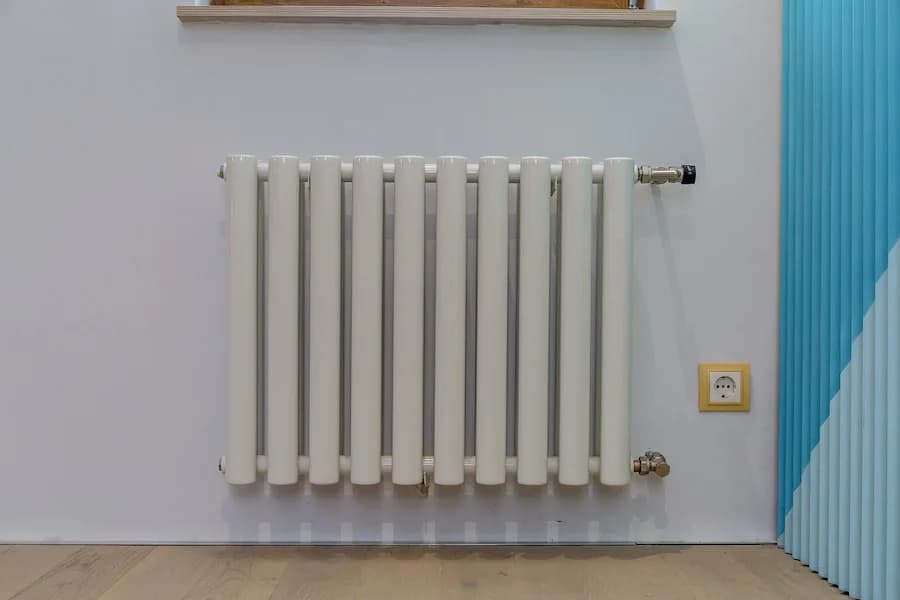

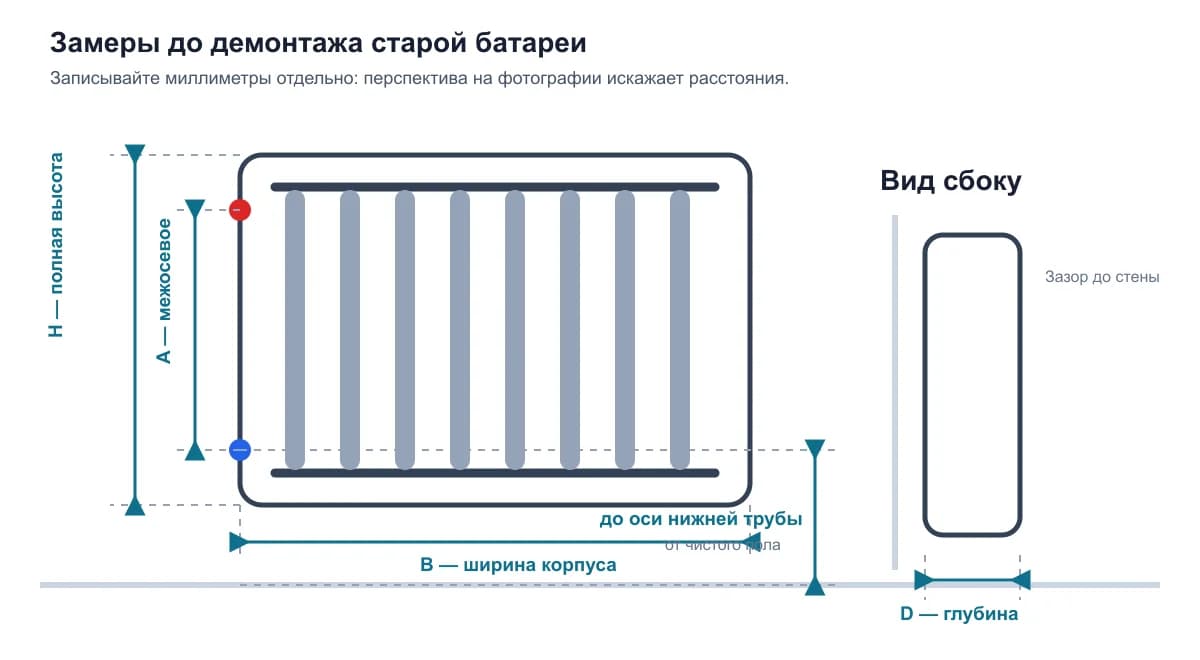

Какие замеры сделать до демонтажа

Лучше измерять старый узел, пока он собран и видны все привязки. Подготовьте рулетку, уровень и несколько фотографий.

1. Измерьте расстояние между центрами подающей и обратной труб.
2. Измерьте высоту от чистого пола до центра нижней трубы.
3. Зафиксируйте расстояние от стены до оси труб.
4. Измерьте ширину ниши, высоту до подоконника и доступную глубину.
5. Уточните наружный диаметр трубы и присоединительную резьбу.
6. Сфотографируйте стояк, байпас, краны и соединения.
7. Отметьте, с какой стороны находится подача и куда движется теплоноситель.

Дополнительно измерьте расстояния от осей труб до стены и подоконника. Рулетка на фотографии полезна для проверки, но итоговые значения запишите отдельно: перспектива искажает размеры.

Межосевое расстояние и полная высота — не одно и то же

Обозначение A500 говорит о расстоянии между осями присоединений, а не о высоте корпуса. Например, РС A500 имеет полную высоту 540 мм, РСК A500 — 542 мм, а Bataria A500 — 576 мм. Проверять нужно одновременно монтажный размер и зазоры до пола и подоконника.

Размеры приведены по паспортам производителя. Для заказа сверяют точную модификацию: присоединение, кронштейны и арматура могут изменить требования к месту установки.

Ширину РС и РСК можно предварительно оценить как число секций, умноженное на 41 мм, Bataria — на 45 мм. К ширине ниши добавляют место для клапанов и монтажа: корпус не должен заполнять проём вплотную.

Как выбрать монтажную высоту

Для типовой замены часто рассматривают трубчатые радиаторы с межосевым расстоянием 300 или 500 мм. После выбора номинала проверьте полную высоту корпуса и зазоры. Радиатору нужен приток воздуха снизу и выход тёплого воздуха сверху. Низкий подоконник или декоративный экран могут ухудшить конвекцию даже при правильной мощности.

Если трубы всё равно будут переноситься, можно рассмотреть вертикальную модель на соседнем простенке или низкий прибор под окном. Но это уже новый проект подключения, а не простая замена по существующим выводам.

Как не ошибиться с мощностью

Совпадение по трубам не означает совпадение по теплу. Старый чугунный прибор мог иметь другой объём воды и другую отдачу, а после утепления или замены окон теплопотери комнаты могли измениться.

1. Оцените теплопотери с учётом окон, наружных стен и высоты потолка.
2. Узнайте температурный график системы.
3. Пересчитайте паспортную мощность для фактического температурного напора.
4. Подберите секции и рядность так, чтобы прибор одновременно помещался в нише.
5. Проверьте, не перекроет ли экран или глубокий подоконник движение воздуха.

Сколько секций КЗТО нужно вместо семи секций МС-140

У ЧАЗ МС-140М-500 паспортная теплоотдача одной секции составляет 160 Вт при ΔT70. Семь секций дают 1120 Вт в тех же условиях. Это не универсальная характеристика всех старых чугунных батарей: исполнения МС-140 различаются, поэтому маркировку и фактический режим нужно проверить.

Таблица показывает равноценные варианты по паспортной мощности, но не готовое назначение для любой квартиры. При другом ΔT обе мощности пересчитывают. Формула и пример есть в статье о теплоотдаче радиаторов КЗТО.

Паспортная мощность одной секции

Для РС и РСК числа указаны для 1–5 рядов, для Bataria — для 2- и 3-трубчатой версии. Итоговая ширина считается по шагу секции, а точная мощность — по таблице конкретного исполнения. Паспортный режим КЗТО: средняя температура воды 90 °C, воздух 20 °C, движение сверху вниз, расход 360 кг/ч. При другом температурном напоре мощность пересчитывают.

Как выбрать серию и подключение

Для типовой замены сравните КЗТО РС, КЗТО РСК и КЗТО Bataria. Готовые размерные подборки доступны для РС 300, РС 500, РСК 300 и РСК 500.

Боковую схему чаще проще состыковать с существующим стояком, а нижнюю выбирают для заранее разведённых труб. Сравнение без повторения монтажных деталей — в статье о нижнем и боковом подключении. Для квартиры также проверьте требования из материала о центральном отоплении.

РС, РСК или Bataria

РС и РСК удобны для замены благодаря большому числу монтажных высот, рядности и секций. У РС строгие прямоугольные коллекторы, у РСК — более мягкая круглая геометрия. Bataria стоит рассмотреть, если нужен классический трубчатый силуэт. Сравнивать серии нужно не по фотографии, а по мощности, глубине, ширине и допустимой схеме подключения.

Нужно ли сохранять старую схему подключения

Сохранение боковой схемы обычно уменьшает объём переделок, если стояк исправен и оси труб совпадают. Переход на нижний узел — отдельная задача разводки. До решения зафиксируйте существующие оси, резьбу, направление подачи и геометрию байпаса.

Что согласовать с управляющей компанией

При центральном отоплении уточняют рабочее и опрессовочное давление, температуру, тип системы и порядок отключения стояка. Если замена, перенос оборудования или труб требуют изменения технического паспорта, это относится к переустройству по статьям 25–26 ЖК РФ. После монтажа узел испытывают до того, как соединения будут закрыты отделкой — это предусмотрено паспортами КЗТО и СП 73.13330.2016.

Заявления «корпус выдерживает 15 атмосфер» недостаточно: ограничение может задавать встроенный клапан или другая арматура. Проверять нужно полную комплектацию.

Ошибки при замене старой батареи

• измерить расстояние по краям труб, а не между их центрами;
• принять монтажный размер за полную высоту корпуса;
• не проверить резьбу и искать переходники после доставки;
• выбрать ширину по нише, не оставив места для клапанов;
• не узнать направление подачи;
• повторить старую однотрубную схему без проверки байпаса;
• считать мощность только по площади комнаты;
• закрыть соединения отделкой до испытания;
• заказать цвет и модель до согласования конфигурации.

Чек-лист данных для подбора

1. Сфотографируйте узел. Снимите всю стену, стояк, байпас, подводки и краны крупным планом.
2. Измерьте оси труб. Запишите расстояние между центрами подающей и обратной трубы.
3. Измерьте нишу. Зафиксируйте ширину, высоту от чистого пола до подоконника и допустимую глубину.
4. Уточните систему. Узнайте тип разводки, направление подачи, давление и температурный график.
5. Рассчитайте мощность. Сопоставьте теплопотери комнаты с паспортной мощностью при фактическом температурном напоре.
6. Выберите конфигурацию. Проверьте полные габариты, резьбу, схему подключения, рядность и число секций.
7. Согласуйте монтаж. До заказа подтвердите схему с УК и монтажной организацией, затем проведите испытание.

Какие данные отправить для проверки

Частые вопросы

Межосевое расстояние 500 мм означает высоту радиатора 500 мм?

Нет. Это расстояние между центрами подключений. Полная высота корпуса больше и зависит от серии.

Можно ли подобрать новый радиатор без демонтажа старого?

Да. Предварительный подбор лучше делать до демонтажа, пока видны трубы, байпас и все привязки. Окончательные размеры подтверждает монтажник.

Что важнее при замене: мощность или совпадение труб?

Нужно выполнить оба условия. Совпавший по трубам, но слабый радиатор не отопит комнату; мощный, но неподходящий по размерам потребует переделки узла.

Можно ли поставить вертикальный радиатор вместо батареи под окном?

Можно после нового расчёта размещения и подключения. Отдельно решают, как компенсировать холодный поток от окна и куда перенести трубы.
