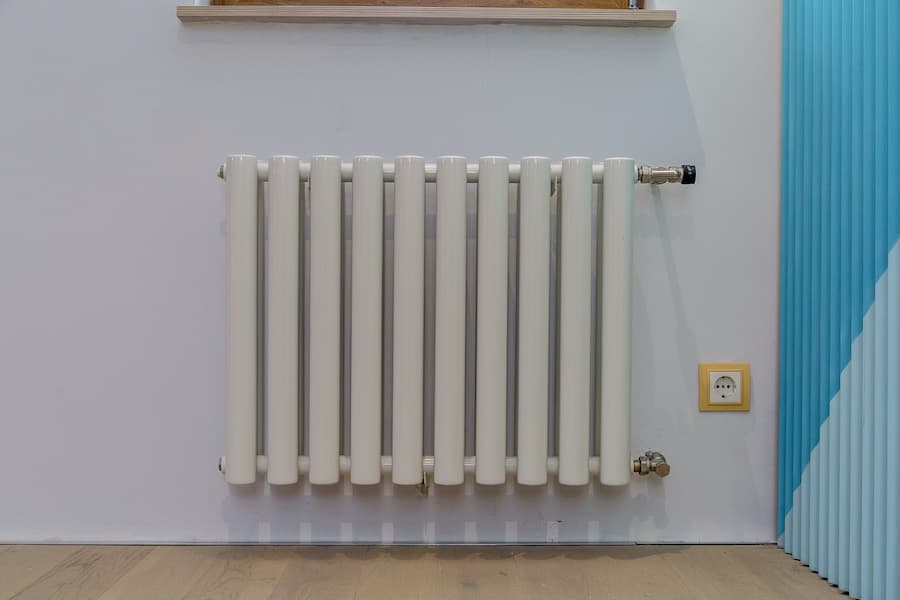

Радиаторы КЗТО для центрального отопления подходят, если паспорт точной модели допускает давление и температуру вашего дома, а подключение не нарушает работу стояка. До заказа нужно получить в управляющей компании рабочее и опрессовочное давление, температурный график и тип системы - однотрубный или двухтрубный. Затем эти данные сравнивают с паспортом радиатора, рассчитывают мощность и согласуют арматуру, байпас и монтаж. Одного утверждения «модель выдерживает 15 атмосфер» для безопасного выбора недостаточно.
| Что проверить | Какие данные нужны | Что делать |
|---|---|---|
| Параметры дома | Рабочее и опрессовочное давление, температура воды | Запросить в УК и сравнить с паспортом точной модели |
| Тип системы | Однотрубная или двухтрубная | От этого зависят схема подключения, байпас и арматура |
| Подключение | Боковое, диагональное или нижнее | Согласовать до заказа радиатора и отделки стены |
| Мощность | Теплопотери комнаты и температурный напор | Считать по фактическому режиму, а не только по площади |
| Размеры | Ниша, подоконник, трубы и межосевое расстояние | Проверить по замерам и фотографиям существующего узла |
| Монтаж | Крепления, запорная арматура, воздухоотводчик, испытание | Поручить специализированной организации |
Главные условия совместимости с квартирной теплосетью
Центральное отопление нельзя описать одним набором параметров для всех домов. Давление зависит от высоты здания и схемы теплоснабжения, температура меняется по графику, а разводка бывает однотрубной и двухтрубной. Даже в соседних домах требования к отопительному прибору и узлу подключения могут заметно различаться. Поэтому совместимость означает подтвержденное соответствие конкретной конфигурации радиатора фактическим параметрам конкретной системы.
Паспорт является главным документом для такой проверки, потому что модельное название само по себе не описывает все ограничения. У одной серии могут быть боковые и нижние исполнения, варианты со встроенным термоклапаном и разная присоединительная арматура. Эти детали влияют на допустимое давление и на то, в какой системе прибор можно использовать. В заказе должны быть зафиксированы не только серия и цвет, но и полное обозначение радиатора, схема подключения и комплект арматуры.
Радиаторы КЗТО для центрального отопления - давление и температура
В размещенных на сайте паспортах РС и РСК указаны температура теплоносителя до 120°C и рабочее давление до 1,5 МПа, что приблизительно соответствует 15 кгс/см². Для радиаторов этих серий, оборудованных терморегулирующей арматурой, те же паспорта устанавливают рабочее давление до 1 МПа. На актуальных товарных страницах производителя встречаются значения 15 атм рабочего и 25 атм испытательного давления, а также температура до 130°C. Разницу нельзя сглаживать общим обещанием - перед покупкой нужно запросить актуальный паспорт именно заказанного исполнения и сравнить его с данными УК.
Рабочее давление показывает длительный режим эксплуатации, а испытательное нужно для кратковременной проверки прочности. Опрессовку системы не следует сравнивать с рабочим пределом прибора или считать, что достаточно одинаковой цифры в рекламном описании. В высотных домах и зданиях со сложной схемой теплоснабжения параметры обязательно уточняют у эксплуатирующей организации. Если паспорт радиатора не перекрывает заявленный режим дома с требуемым запасом, такую конфигурацию выбирать нельзя.
Теплоноситель и коррозия стального радиатора
Стальной радиатор рассчитан не просто на воду при заданном давлении, а на теплоноситель с определенными химическими параметрами. Паспорта РС и РСК требуют постоянно держать прибор заполненным, ограничивают содержание растворенного кислорода значением 20 мкг/л и указывают диапазон pH от 8 до 9,5. Эти условия относятся к нормальной эксплуатации и влияют на сохранение гарантии изготовителя. Опорожнять систему допускается не более чем на 15 суток в год, поэтому регулярный длительный слив стояка нужно обсуждать с управляющей компанией до покупки прибора.
Риск коррозии повышается, когда в систему постоянно поступает кислород, теплоноситель надолго сливают или напрямую соединяют несовместимые металлы. В паспортах КЗТО поэтому отдельно указаны трубы с антидиффузионной защитой, а при соединении с медью требуется бронзовый разделитель длиной не менее трех диаметров трубы. Биметаллический радиатор тоже имеет стальные внутренние каналы, поэтому сам материал наружного оребрения не заменяет проверку воды и режима эксплуатации. Если УК не может подтвердить параметры теплоносителя и порядок летнего слива, выбор между трубчатой сталью и биметаллом лучше передать проектировщику по данным конкретного дома.
Однотрубная или двухтрубная система
В однотрубной системе вода последовательно проходит по стояку, поэтому местное сопротивление радиаторного узла влияет не только на одну квартиру. Перекрытие прибора без правильно устроенного обходного участка может уменьшить поток у соседей, а слишком «зажатая» арматура ухудшит прогрев стояка. КЗТО рекомендует для центральной однотрубной схемы боковое подключение верх-низ или диагональное подключение, а нижнее - только с подходящим регулируемым байпасом либо корректным замыкающим участком. Проектировать такой узел по общей картинке нельзя, потому что важны диаметры труб, направление подачи и коэффициент затекания.
В двухтрубной системе подача и обратка идут по разным магистралям, поэтому каждый прибор получает воду из подающей линии и возвращает ее отдельно. Это обычно дает больше свободы в выборе подключения и упрощает индивидуальное регулирование, но не отменяет гидравлический расчет. Перепутанные направления потока, неподходящий клапан или слишком длинный радиатор с односторонним подключением все равно могут привести к неравномерному прогреву. Подробные варианты лучше сверять с материалом производителя о боковом и нижнем подключении КЗТО.
Практическая схема байпаса и требования к термостату разобраны отдельно в материале о радиаторе КЗТО в однотрубной системе.
Какие модели КЗТО рассматривать для квартиры

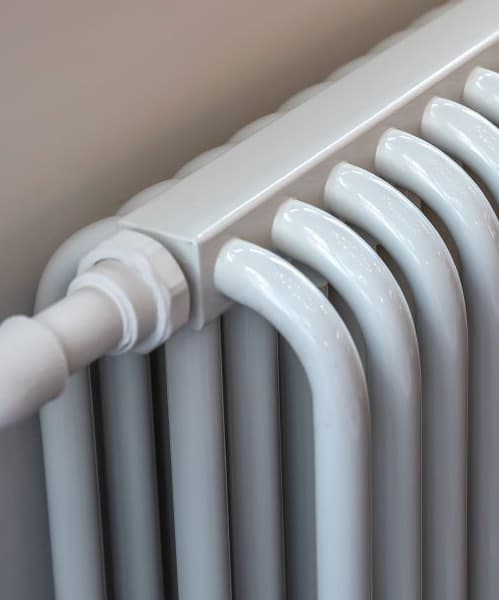

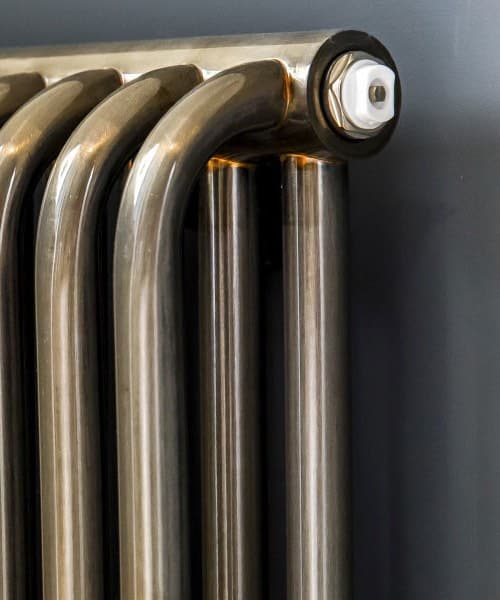

Для привычного места под окном чаще всего начинают с РС, РСК или Bataria, потому что эти серии дают много вариантов высоты, длины и рядности. РС имеет прямоугольные коллекторы и строгую геометрию, а РСК - круглые коллекторы и более мягкий силуэт. Bataria выбирают, когда важнее классический трубчатый ритм и выраженный интерьерный характер. Сначала стоит открыть общий раздел трубчатых радиаторов КЗТО, а затем сравнивать полные обозначения по мощности и подключению.
Если под окном нет места, можно рассматривать высокие серии Гармония, Соло В, Параллели В или Quadrum V, но вертикальный формат не решает вопрос отопления автоматически. Радиатор на боковой стене должен закрыть теплопотери комнаты и не оставить холодную зону у окна без компенсации. Для такой планировки полезно сначала прочитать разбор вертикальных радиаторов КЗТО в квартире. При большом остеклении иногда разумнее сочетать высокий прибор с низким радиатором или конвектором у стекла.
Мощность считают для реального температурного режима
Паспортная теплоотдача радиатора обычно приведена для заданного температурного напора, а не для любого режима системы. Если средняя температура воды ниже паспортной, фактическая мощность тоже будет ниже, даже если размеры прибора не изменились. Поэтому сначала определяют теплопотери комнаты, затем считают температурный напор и пересчитывают мощность выбранной конфигурации. Метод и формула подробно разобраны в статье про теплоотдачу трубчатых радиаторов КЗТО.
Ориентир по площади можно использовать только для первичного сравнения, когда неизвестны теплопотери. Угловая комната, высокий потолок, витражное окно и холодная лоджия способны заметно изменить требуемую мощность. Нельзя компенсировать слабый расчет случайным запасом секций, не проверив, поместится ли прибор и будет ли он равномерно прогреваться. Для окончательного выбора нужны расчетные ватты и паспортная таблица точной модели при сопоставимом ΔT.
Что проверить при замене старой батареи
Замена начинается с фиксации существующего узла, а не с выбора цвета нового радиатора. Нужны общий снимок стены, крупные фотографии подводок, расстояние между осями труб, диаметр резьбы, направление подачи и наличие байпаса. Отдельно измеряют высоту до подоконника, длину свободной стены и расстояние до чистого пола. Эти данные позволяют понять, можно ли сохранить трубы или потребуется согласованная переделка.
Паспорта РС и РСК требуют монтажа специализированной организацией с последующим испытанием и оформлением акта. Там же указаны запорно-регулирующая арматура, воздухоотводчик и рекомендуемые монтажные расстояния, которые различаются по числу рядов. Самовольное изменение стояка или отключение общего участка может затронуть общедомовую систему, поэтому порядок работ заранее уточняют в УК. Типовые промахи собраны в материале про ошибки при установке радиаторов.
Таблица полных габаритов РС, РСК и Bataria и пример замены МС-140 приведены в пошаговой статье о замене старой батареи на радиатор КЗТО.
Ошибки, из-за которых новый радиатор работает плохо
Чаще всего проблема возникает не из-за корпуса радиатора, а из-за несогласованного узла. Покупатель видит в каталоге 15 атм, но не проверяет предел арматуры, заказывает нижнее подключение для старого однотрубного стояка или принимает мощность при ΔT70 за отдачу в любом режиме. Иногда новый прибор физически помещается в нишу, но подоконник перекрывает конвекцию, а трубы приходится изгибать уже на монтаже. До оплаты полезно сверить заказ с монтажником. Затем нужно проверить весь набор рисков:
- параметры дома получены письменно или из технической документации, а не со слов соседей;
- паспорт относится к точной модели, подключению и терморегулирующей арматуре;
- мощность пересчитана для реального температурного напора;
- однотрубный узел сохраняет циркуляцию по стояку при регулировке радиатора;
- межосевое расстояние, резьбы и монтажные зазоры проверены по замерам;
- порядок замены и испытания согласован до начала работ.
Ответы на частые вопросы
Можно ли ставить радиаторы КЗТО в центральное отопление?
Да, многие стальные радиаторы КЗТО рассчитаны на работу в центральных системах, но разрешение определяется не названием бренда, а паспортом конкретной модели и параметрами дома. Нужно сравнить рабочее и опрессовочное давление, допустимую температуру, тип теплоносителя и схему подключения. Для однотрубного стояка отдельно проверяют байпас и гидравлическое сопротивление арматуры. Окончательную конфигурацию согласуют с управляющей и монтажной организациями.
Какое давление выдерживают радиаторы РС и РСК?
В паспортах РС и РСК, размещенных на сайте, указано рабочее давление до 1,5 МПа, то есть примерно 15 кгс/см². Для исполнений с терморегулирующей арматурой в тех же документах указан предел 1 МПа, или около 10 кгс/см². На актуальных страницах производителя для серий приводятся рабочее давление 15 атм и испытательное 25 атм. Перед заказом нужно использовать паспорт именно той конфигурации и арматуры, которая войдет в поставку.
Нужен ли байпас в однотрубной системе?
Байпас нужен, когда без него перекрытие или регулировка радиатора остановит поток по общему стояку. КЗТО рекомендует для центральной однотрубной системы боковую схему верх-низ или диагональное подключение, а нижнее подключение применять с подходящей арматурой и регулируемым байпасом. Диаметр и положение узла нельзя выбирать по фотографии из интернета, потому что они влияют на затекание воды в прибор и работу соседних помещений. Схему должен проверить специалист по данным конкретного дома.
Подойдет ли нижнее подключение для квартиры?
Подойдет не во всех случаях. В двухтрубной системе производитель допускает разные варианты нижнего подключения, если они предусмотрены моделью. В однотрубной системе требуется специализированный узел с регулируемым байпасом либо правильно выполненный замыкающий участок возле радиатора. Встроенный термоклапан и направление подачи также должны соответствовать паспорту прибора.
Какие данные нужны для подбора КЗТО в квартиру?
Нужны теплопотери или параметры комнаты, температурный график, тип системы, давление, фото стояка и точные размеры места установки. При замене старой батареи дополнительно фиксируют межосевое расстояние, диаметр труб, направление подачи и наличие байпаса. Для новой квартиры полезны проект отопления и схема выводов из стены или пола. Чем точнее исходные данные, тем меньше риск переделывать трубы или менять заказанную конфигурацию.
Источники и документы
Параметры и ограничения сверены по паспорту КЗТО РС, паспорту КЗТО РСК, официальной статье производителя о радиаторах для квартир с центральным отоплением и его правилам эксплуатации. Общие требования к проектированию систем отопления собраны в действующем СП 60.13330.2020. Эти источники помогают проверить исходные данные, но монтажное решение для конкретного дома принимают по проекту, паспорту поставки и требованиям эксплуатирующей организации. Если документы противоречат друг другу, до заказа запрашивают письменное уточнение производителя или проектировщика.
